Utilitaire
de tracé de diagrammes binaires, ternaires, et spidergrammes
Télécharger
et Lancer
Geo Application.exe. (dernière
version, 2.5 en date du 24/03/2009)
Cliquer sur Unzip ; fichier
auto-exrtractible, il installera automatiquement, Geoplot sur C:\Program Files\Geo Applications
Déplacez le
raccourci GeoPlot 2.0 de
C:\Program Files\Geo Applications où vous voulez (e.g. bureau), Cliquez
sur le raccourci...
GeoPlot est optimisé pour un fonctionnement en
résolution 1152 par 864 ou 1280/1024 ;
il peut néanmoins fonctionner en 1024 par 768
Dans le sous
répertoire Data, vous trouverez :

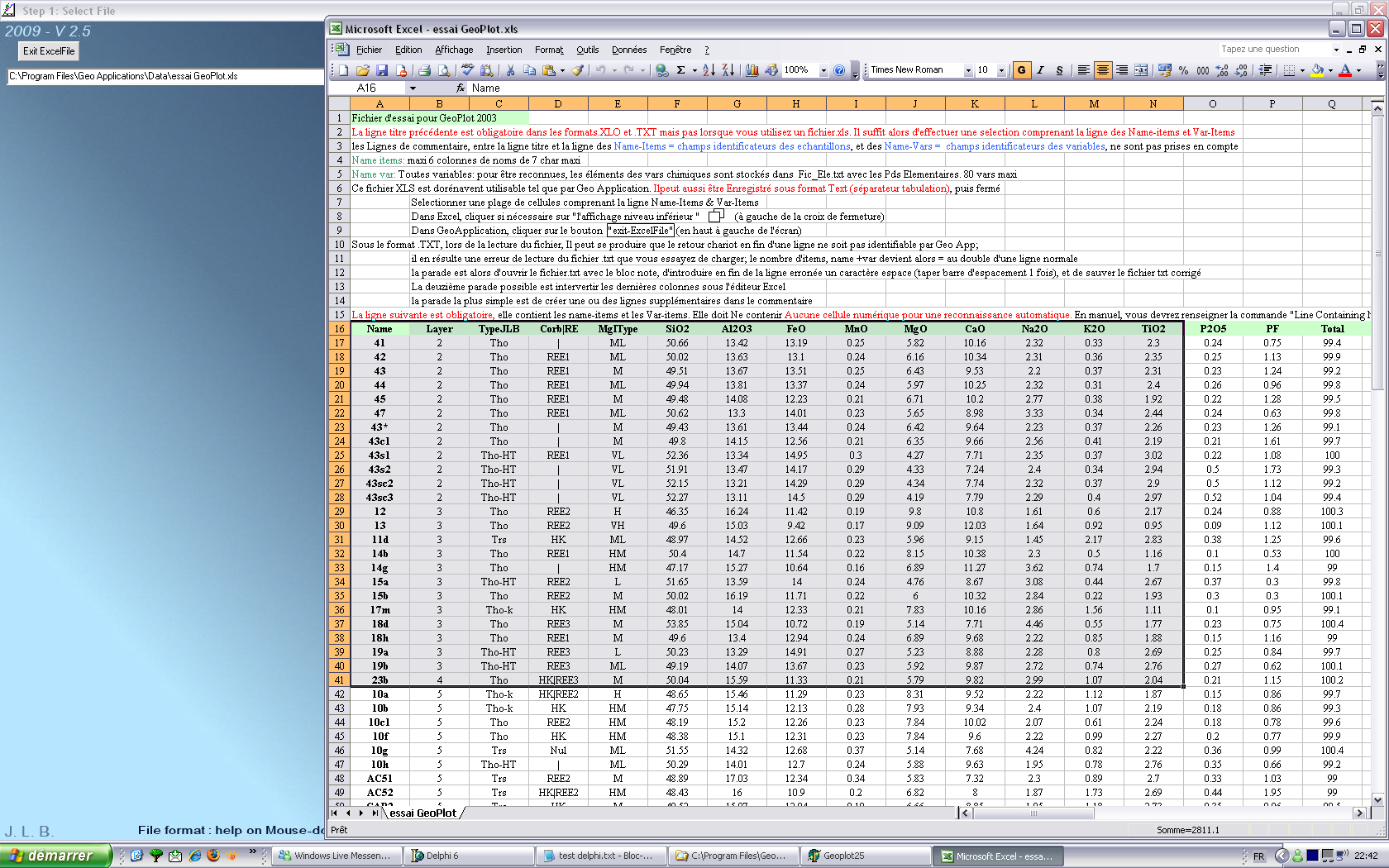

un fichier d'essai au format Excel. TXT, séparateur
Tabulation, ce format est le format
de base classique de GeoPlot ,
un
fichier d'essai au format Excel . XLS, ce
format est le nouveau format de base
de GeoPlot
Le premier mode
d’utilisation d’un tel fichier est la copie de la feuille active au
format TXT :
Le fichier Excel doit être sauvé au format
texte (.txt), séparateur tabulation
Attention, seule
la feuille active est sauvée ; n’oubliez donc pas de sauver au
préalable votre fichier en .XLS si vous avez effectué des modifications
C’est ce fichier
Excel.txt qui constituera le fichier de données utilisable par GeoPlot.
Le second mode
d’utilisation est la sélection d’une plage de données dans le fichier.XLS
:
Avec ces
fichiers d'essai vous pourrez faires ans risque vos premiers diagrammes,
Rectangle,
Triangle, Spider, en oxydes atomes cations, log...
Fonctions GeoPlot :
Choisir, construire et stocker les polices de symboles :
vous choisissez et
construisez vos polices de symboles, ou
vous laissez Geoplot les distribuer modulo le nombre d'items
vous pourrez
introduire de nouveaux symboles dans Polygon.txt fichier texte du sous répertoire \Exe\Doc
Choisir et construire et stocker les polices de couleurs, sur
écran et en édition, vous disposez de:
8 couleurs en HPGL (police spécifique ;
résultat est aléatoire autrement)
16 bits couleurs
sur l'écran conservées en édition PS,
vous fabriquez vos
propres palettes ("owner") : vous distribuez leurs couleurs
ou laissez géoplot les répartir modulo le nombre d'items
vous laissez géoplot
constituer une palette en fonction du nombre d'items :.
leur distribution se
fera alors modulo le nombre d'items
Modifier et stocker les polices d'impression :
pour
HpGl (pour
insertion sous word, au moins jusqu’à Word
2000 sous W98 *)et/ou
pour PostScript
Introduire de nouvelles normalisations pour spidergrams dans ReeList.Txt
fichier
Excel text, séparateur Tabulation,du sous répertoire \Exe\Doc
à ouvrir sous Excel
Divers :
Sélectionner le
nombre des barbules, et leurs labels en édition (Hpgl
ou PS) ;
Agrandir une fraction du diagramme (click droit) et l'éditer tel que ;
Régresser si vois avez trois points au moins ;
Changer le fond d'écran.
Après
installation,
Lire aussi le
fichier Readme sur C:\program Files\Geo
Application\Readme
