GeoPlot
Utilitaire de
tracé de diagrammes binaires, ternaires, et spidergrammes
Quels Diagrammes avec GeoPlot :
N’importe quelles variables numériques peuvent être
utilisées avec géoplot:
vous
construisez avec Excel un fichier de données selon le modèle suivant :
chaque échantillon est décrit sur une
seule ligne
par
son nom, constitué des 1 à 6 items, les 1 à 6 premières cellules
par
un ensemble de variables, 128 maximum, une par cellule suivante
N’importe

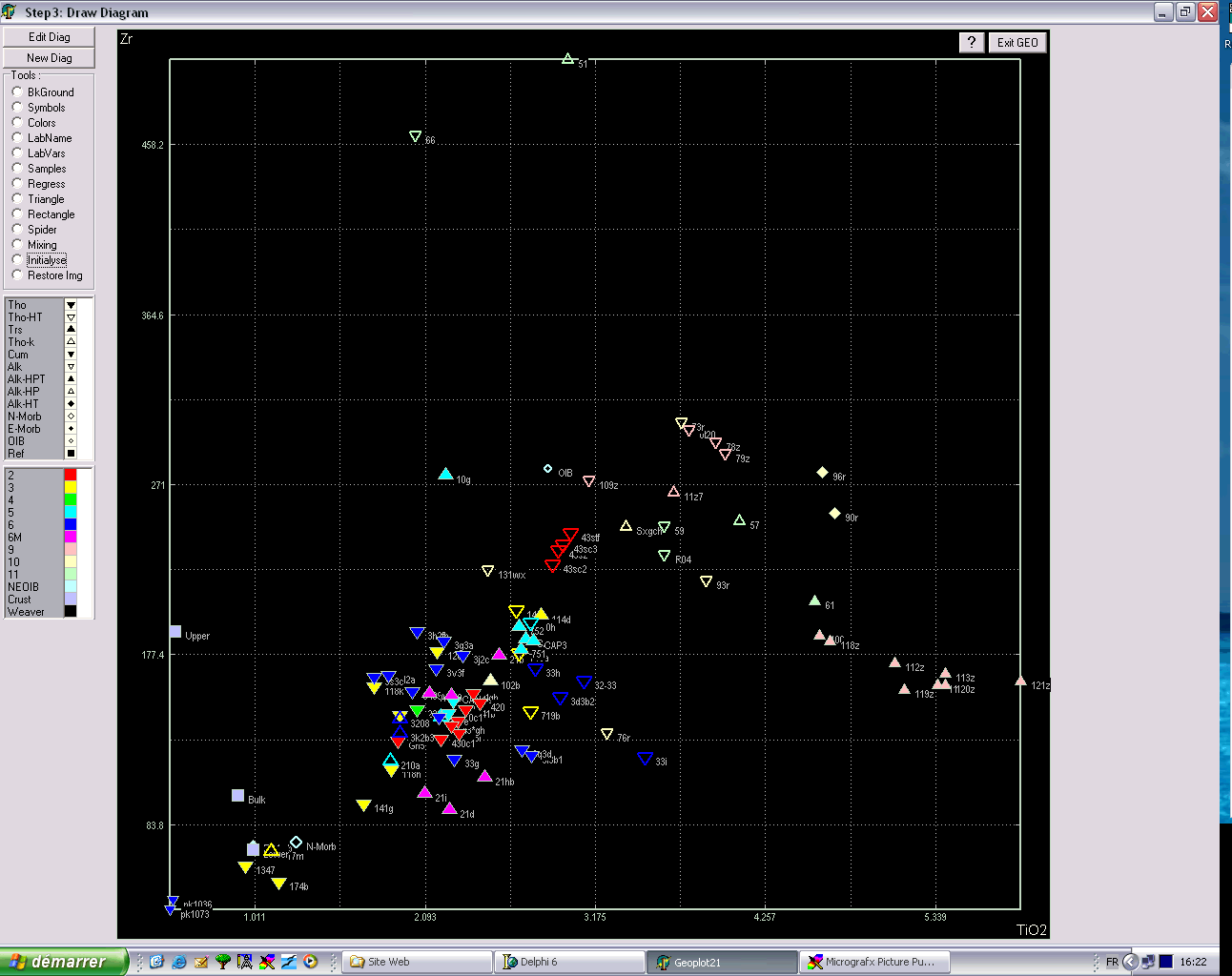

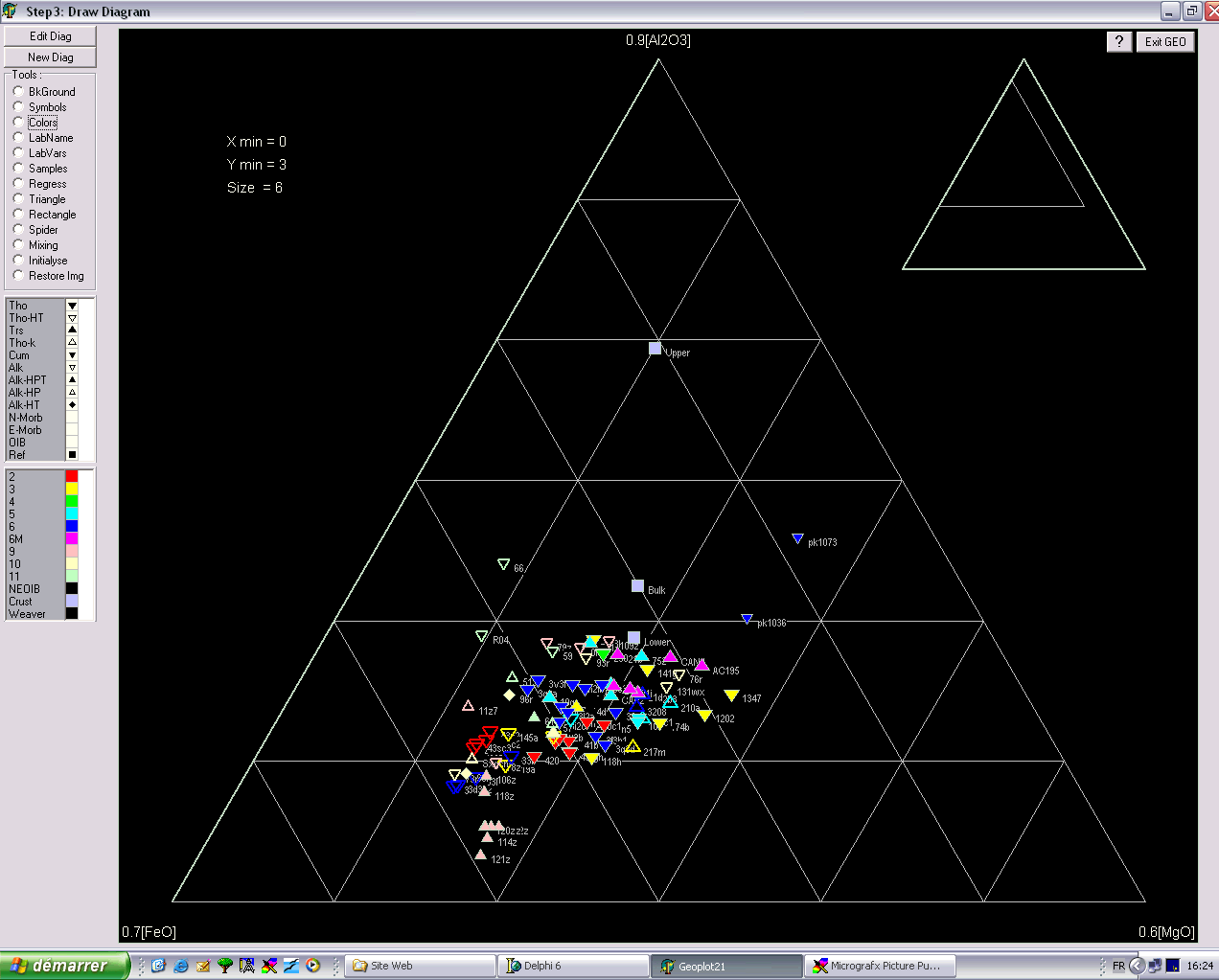

quel diagramme binaire ou ternaire peut être construit :
La fonction X de l’abscisse et la fonction Y
de l’ordonnée, plus la fonction Z en diagramme ternaire doivent être une
combinaison algébrique des variables du fichier.
Les valeurs des variables seront les
opérandes ;
les opérateurs +, -, *, /, (, ), Exp, LN et
log sont implémenter dans GeoPlot

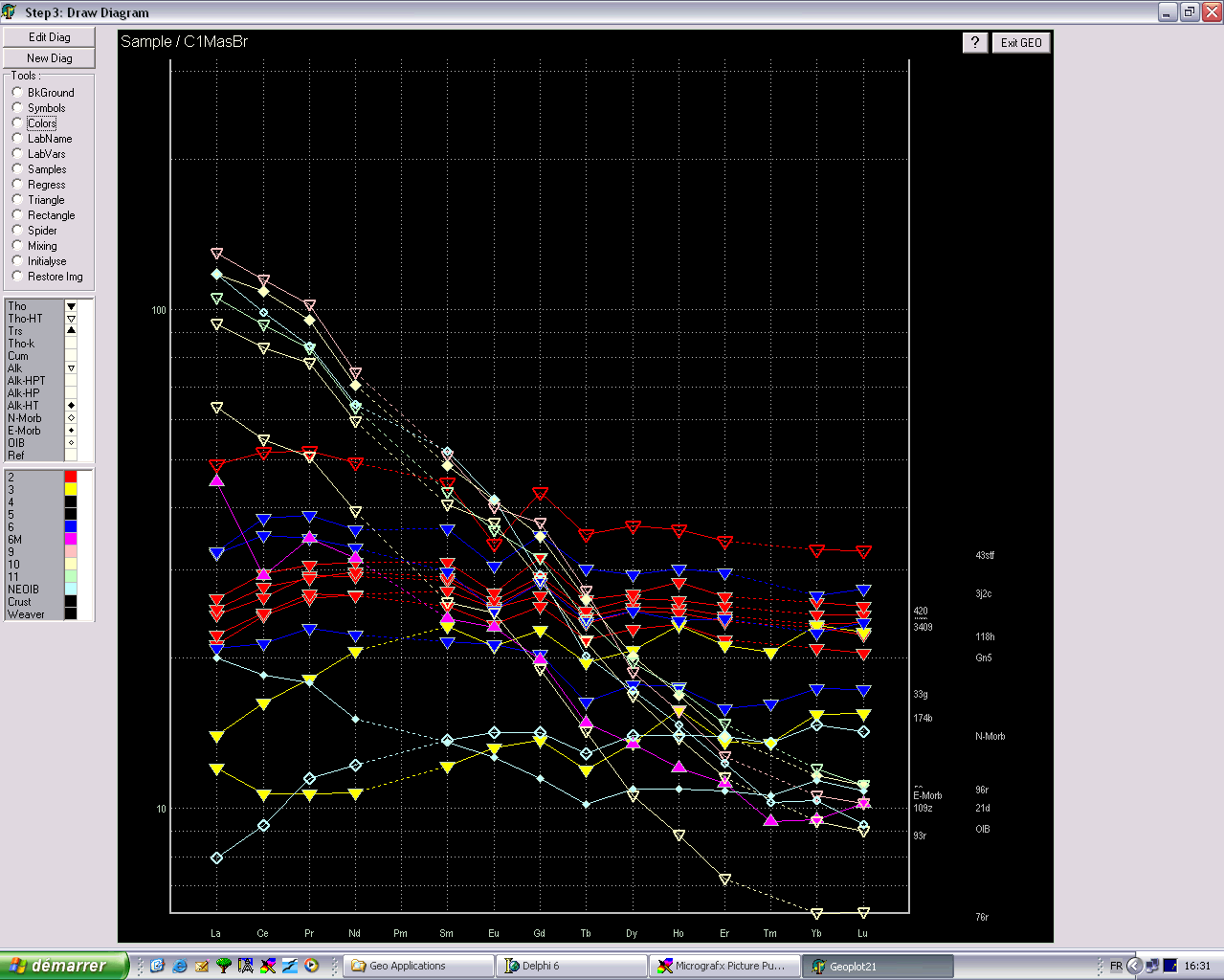

Les spidergrammes possibles sont de deux types :
Normalisation directe (v/r) aux valeurs de
référence ;
Normalisation inverse (r/v) aux valeurs de
référence ;
Dans les 2 cas, les valeurs et les variables
de références sont contenues dans un fichier annexe ReeList.Txt qui peut être modifié.
Lignes de mélange :
Cette nouvelle version (2.1 pour faire chic
au départ et maintenant... 2.4 !) permet d’éditer des « lignes »
de mélange entre deux échantillons.
Linéaire (et sans intérêt) en représentation
binaire simple (var vs. var) elle prend tout son intérêt dans des
représentations plus complexes, comme les rapports de variables (e.g.
X=var1/var2 vs. Y=var3/var4), pour lesquelles la position des termes de mélange
(a.X +(1-a).Y)[1]
n’est pas évidente.
Quels Format de fichier de données utiliser avec GeoPlot :
Le fichier de données est classiquement
un fichier Excel :
Le
premier mode d’utilisation d’un tel fichier est la copie de la feuille active au format
TXT :
Le fichier Excel doit être sauvé au format
texte (.txt), séparateur tabulation ::
Attention, seule la feuille active est
sauvée ; n’oubliez donc pas de sauver au préalable votre fichier en
.XLS si vous avez effectué des modifications
C’est
ce fichier Excel.txt qui constituera le fichier de données utilisable par
GeoPlot.
Le second mode d’utilisation est la sélection d’une plage de données dans le fichier.XLS :
La
sélection doit comprendre : Les
cellules identificateurs des noms (Noms-Items) et des variables
(Var-Items)
Les
cellules des noms des individus
Les
cellules des valeurs pour chaque variable pour chaque individu
Toutes
les cellules de la selection sont contigües.
Le fichier de données à la structure suivante :
Une partie informative :
1° cellule de la
1°ligne du fichier (non indispensable )= titre du fichier
Lignes 2 (ou 1) à
n-1 : Commentaires du fichier, des
variables utilisées etc,à votre convenance,
Ligne n Ligne des
intitulés :
Ligne 1 : 1° cellule de la 1°ligne
du fichier (non indispensable )= titre du fichier
Lignes 2 (ou 1) à
n-1 : Commentaires du fichier, des
variables utilisées etc,à votre convenance.
Une partie
descriptive :
Ligne n Ligne des Items
descripteurs des noms d’individus et des variables
(e.g. Num
Type Local SiO2 Zn
Age etc…)
toutes
les cellules de cette ligne particulière devront être au format alpha numérique
(aucune cellule ne doit être strictement numérique) ;
cette ligne est celle des
intitulés des items;
Lignes
suivantes : Une ligne
par individu (e.g. Ech01 Granite Granville 75.00 67
615
Ech3d4 Basalt Estables 47.31 23
2.5 etc…),
1 à 6 items du nom ; le
nombre en est fixé par le nombre des items nom de la ligne n, chacune des 1 à 6
cellules n’est pas forcément renseignée, un contenu par défaut sera attribué
par GeoPlot
cf.
C:\Program Files\Geo Applications\Exe\Ini\Default Values.Ini
2 à 128 valeurs
numériques ; le nombre en est fixé par le nombre des noms de variables de
la ligne, n de chacune des variables,
chacune des 2 à 128 cellules n’est pas forcément renseignée,
un contenu par défaut sera attribué par
GeoPlot
cf. C:\Program Files\Geo Applications\Exe\Ini\Default Values.Ini
vous pouvez modifier les
contenus par défaut utilisés par GeoPlot, veillez cependant à ce que ces
contenus par défaut ne puissent être confondus avec des valeurs possibles de
vos variables, ou des items de nom possibles pour vos échantillons
GeoPlot vous proposera de conserver ce
fichier au format .Geo.
Ce fichier .Geo est lui au format texte, mais
il est dépouillé des commentaires du fichier, et les valeurs par défaut sont
attribuées aux contenus non renseignés précédents. Il s’agit là d’un mode
ancien résiduel, mais encore actif dans
GeoPlot.
En cours de fonctionnement, vous pourrez
sauver le profile utilisé, et redémarrer plus tard GeoPlot avec ce même
profile. Alors, vous retrouverez les mêmes conditions d’utilisation ainsi que
le fichier utilisé lors de cette sauvegarde de profile.
La
reconnaissance des intitulés des items de nom et des variables est soit
manuelle soit automatique ;
En manuel, il vous est demandé le N° de la
lignedes intitulés (ligne n)
En auto, la lecture du fichier est opérée
comme suit à partir de la dernière ligne du fichier :
Elle
est basée sur la distinction entre le contenu alpha-numérique des cellules des
items du nom et le contenu strictement numérique [2] des cellules contenant
les valeurs des variables ;
A
chaque ligne, en remontant, la dernière cellule alpha-numérique suivie
seulement de cellules numérique sur sa droite détermine ne nombre des nom-items
utilisés.
On
voit donc que seule la dernière colonne (la plus à droite des 1 à 6 colonnes)
de nom-items doit être au format strictement alpha-numérique. Les colonnes de
nom-items plus à gauche peuvent elles aussi être exclusivement numériques.
Enfin,
la lecture itérative ascendante atteint la ligne n, contenant tous les
intitulés des nom-items et des variables. Pour être reconnue comme telle,
aucune des cellules qui la constitue ne doit présenter un contenu strictement
numérique, toutes doivent présenter un contenu alpha-numérique.
